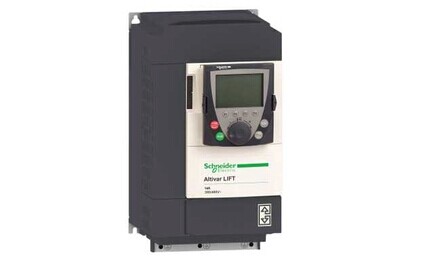

آلتیوار 71 - ATV71


آلتیوار 71 - ATV71
تعداد بازدید : 0

  • مشخصات
  • تصاویر
  • نظرات کاربران
  • کاتالوگ

% روی خدمات پس از فروش ما حساب کنید %



شرکت پارسیان سروپایش نماینده رسمی فروش و خدمات پس از فروش محصولات شرکت اشنایدرالکتریک



نوع محصول  product type :

  • کنترل دور موتور ولتاژ متناوب ، اینورتر یا درایو AC
  • نام لاتین : AC Drive , Inverter
  • سایر عناوین : VFD (Variable Frequency Drive) , VSD (Variable Speed Drive)



    نام محصول Product Name :

  • درایو یا اینورترهای سری سری آلتیوار 71
  • نام لاتین : Altivar 71 , ATV71



    شرکت  سازنده Manufacturer :

  • شرکت اشنایدر الکتریک یا تله مکانیک : Schneider Electric , Telemecanique



معرفی اجمالی محصول Presentation :

درایو شرکت اشنایدر الکتریک سری Altivar 71 یک درایو فرکانسی جهت توانهای سه فاز 500-200  ولت موتورهای آسنکرون وسنکرون بوده که مانند یک ناوگان کنترلی کامل می باشد. بدلیل راحتی نصب و برخورداری از کلیه قابلیتهای سخت افزاری ونرم افزاری استاندارد در اکثر کاربردهای صنعتی  طرفداران زیادی دارد . در گشتاور و سرعت دقیق در سرعت های بسیار پایین همراه با حالت پویایی بالا با کنترل برداری شار مغناطیسی با یا بدون سنسور بکار می رود .



مشخصات فنی Technical Specifications  :

  • ولتاژ ورودی : Input voltage

                                 * سه فاز :  220 – 240 V

                                 * سه فاز :  380 - 480 V

                                 * سه فاز :  690 V

  • ولتاژ خروجی :   0 - Input Voltage
  • فرکانس ورودی : 48 – 63 HZ
  • فرکانس خروجی : 0 – 1600 HZ
  • محدوده توان  در سری حفاظتی IP20

                          *  ولتاژ 220 ولت :  0.37 – 75 KW

                                         *  ولتاژ 380 ولت : 0.75 – 500 KW

                                         *  ولتاژ 690 ولت : 2.2 – 630 KW

  • محدوده توان  در سری حفاظتی IP54

                                         *  ولتاژ 380 ولت : 0.75 – 75 KW

                                         *  ولتاژ 690 ولت : 90 – 630 KW

           -      درجه حفاظتی : IP20 و IP54 و IP23 طبق سفارش

  • گشتاور راه اندازی : تا 170% گشتاور نامی در کنترل Close Loop
  • میزان تحمل اضافه جریان : 165% In
  • نوع کنترل :

                     *  کنترل حلقه بسته Close Loop

                     * کنترل برداری بدون سنسور   SVC     Sensor less Vector Control

                     * کنترل ولتاژ / فرکانس    Voltage /frequency control    V/F





امکانات  و تجهیزات داخلی  Domestic Equipment&  facilities :

  • چاپر ترمز داخلی : تا توان 110 کیلووات
  • فیلتر EMC کلاس A
  • صفحه نمایش گرافیکی پیشرفتهGraphic screen with customizable display.
  • پشتیبانی شبکه های Modbus و Canopen



    امکانات جانبی Auxiliary facilities  :

  • انواع کارتهای جانبی انکودر 24 و 5 ولتی Encoder interface cards
  • کارت جانبی ورودی خروجی input / output extension cards
  • کارت ارتباطات communication cards
  • انواع کارتهای جانبی شبکه : Interbus , Profibus , Ethernet
  • تبدیل های بی سیم  : Adaptor for wireless link
  • بلوتوث  Modbus – Bluetooth / Usb bluetooth
  • کارت کنترلی و برنامه نویسی controller inside programmable cards
  • چاپر ترمز خارجی برای توانهای بالاتر از 110 کیلووات
  • مقاومت ترمزی برای تمامی توانها
  • فیلترهای هامورنیک : سلف یا چوک ورودی Line Choke
  • فیلتر خروجی : سلف یا چوک خروجی Motor Choke و فیلتر سینوسی Sinus Filter



    ویژگیهای بارز Characteristically  :

  • حفاظت در برابر افت ولتاژ
  • حفاظت در برابر اضافه ولتاژ
  • کنترل از طریق شبکه های ارتباطی
  • کنترلر PID داخلی
  • حفاظت در برابر کم باری و حفاظت در جابجایی فازها
  • کنترل برداری شار با سنسور و بدون سنسور Flux vector control
  • امکان عیب یابی توسط پارامترهای درایو Diagnostics
  • پشتیبانی سنسور دمای موتور thermal Protection - PTC probe
  • امکان ارتباط با سایر درایوها Dialogue
  • ایمنی در مقابل اضافه دما و محدوده جریان برای سخت افزار و نرم افزار
  • قابلیت تنظیم وشناسایی اتوماتیک موتور On line auto tuning (FVC)
  • کنترل سرعت یا گشتاور Speed or torque control
  • کنترل موتور سنکرون بدون سنسور Synchronous Motor Control Without Sensor



قابلیتهای نرم افزاری   Software features  :

  • نرم افزار SO MOVE : انجام تنظیمات پارمترهای درایو
  • نرم افزار Power Suit : انجام تنظیمات پارمترهای درایو
  • انتقال سریع داده ها High data exchange transfer rate
  • اتصال مستقیم به سیستم اتوماسیون صنعتی  Direct connection to industrial automation sys .







کاربردهاApplication   :

کنترل دور بارهای سنگین با گشتاور ثابت و بارهای نیازمند به گشتاور راه اندازی بالا ، کاربردهای حرفه ای و اتوما سیون



سولوشنهاSolution   :

جرثقیلهای ثقفی و تاور کرین Hoisting : cranes, overhead cranes, gantries

آسانسور و بالابرها : جمع کن- بازکن ، میکسر  Elevators : elevators in retrofit

سیستم های انتقال مواد : نوار نقاله، میز غلتکی Handling : palletizers, conveyors, roller tables

دستگاه های بسته بندی: کارتن، ماشین آلات برچسب زدنPacking : carton packers, labeling machines

ماشین آلات پارچه بافی :  بافندگی، کاردینگ، فریم، ماشین لباسشوی  Textiles machines : weaving looms, carding frames, washing machin  ماشین آلات چوب:  ماشین خودکار، اره، فرز   Wood machines  : automatic lathes, saws, milling

اینرسی بالا  :سانتریفیوژ، میکسر، ماشین آلات نامتعادل High inertia : centrifuges, mixers, unbalanced machines



 (جهت مشاوره در انتخاب محصول و ثبت سفارش با دپارتمان فروش شرکت پارسیان سروپایش تماس حاصل فرمایید)

(برای کسب اطلاعات بیشتر می توانید به سایت  www.schneider-electric.com  مراجعه نمایید)



         دانلود کاتالوگ فارسی





         دانلود کاتالوگ انگلیسی
